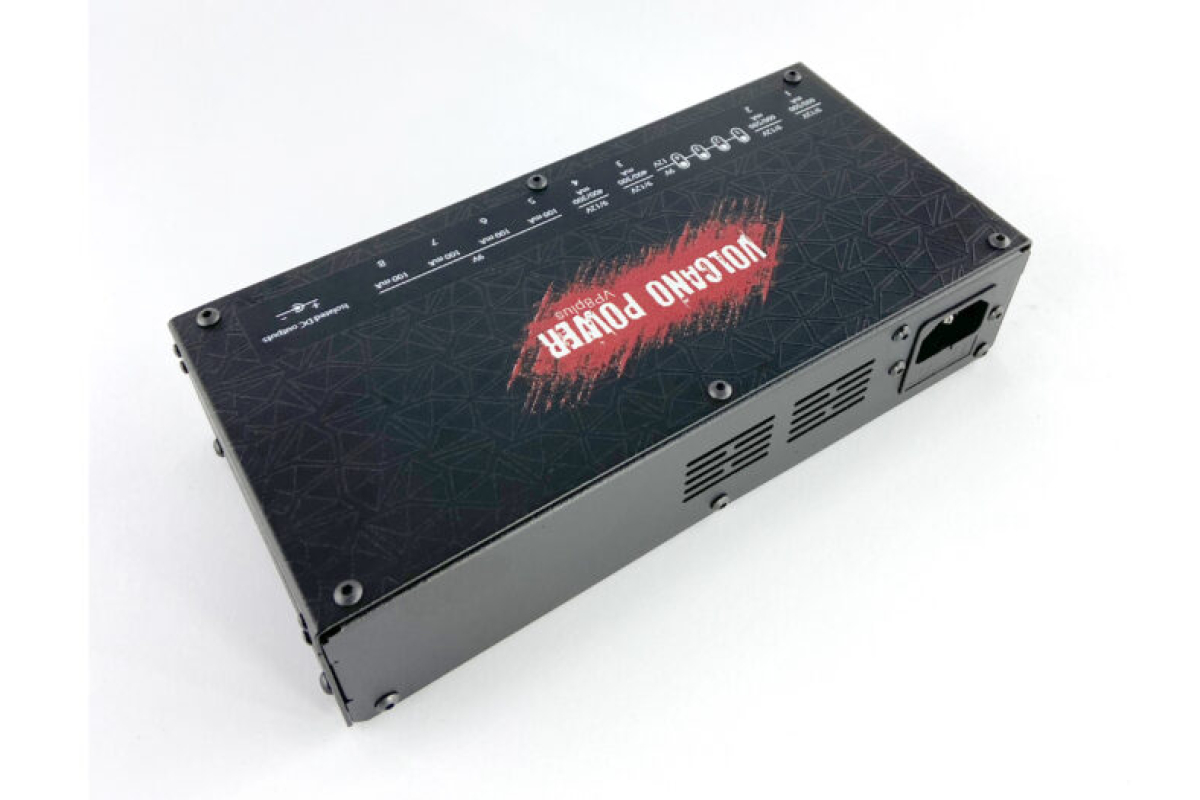

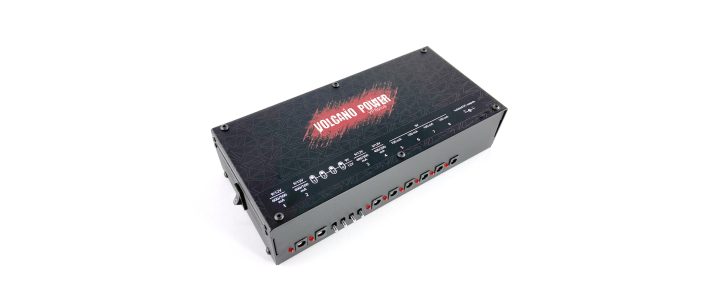

Volcano Power VP8Plus Блок живлення

Основні особливості Volcano Power VP8 Plus: Ізольовані виходи. Захист від перегріву. Захист від короткого замикання. Світлодіодна індикація виходів. Тороїдальний трансформатор. Алюмінієвий корпус. Можливість подвоювати напругу, з’єднуючи два виходи за допомогою спліт кабелю. Можливість подвоювати потужність, з’єднуючи два виходи за допомогою стандартного розгалужувача. Input: 230 В/50 Гц. Output: Гніздо 5.5 x 2.1 (мінус у центрі), 8 ізольованих виходів – 4 x 9VDC (100mA) + 2 регульованих виходи 9/12VDC (400/300mA) + 2 регульованих виходи 9/12VDC (600/500mA).

Блок живлення VP8 Plus розроблений для розміщення під педалбордами VBPmicro, VBP46, VBP55, Pedaltrain nano.

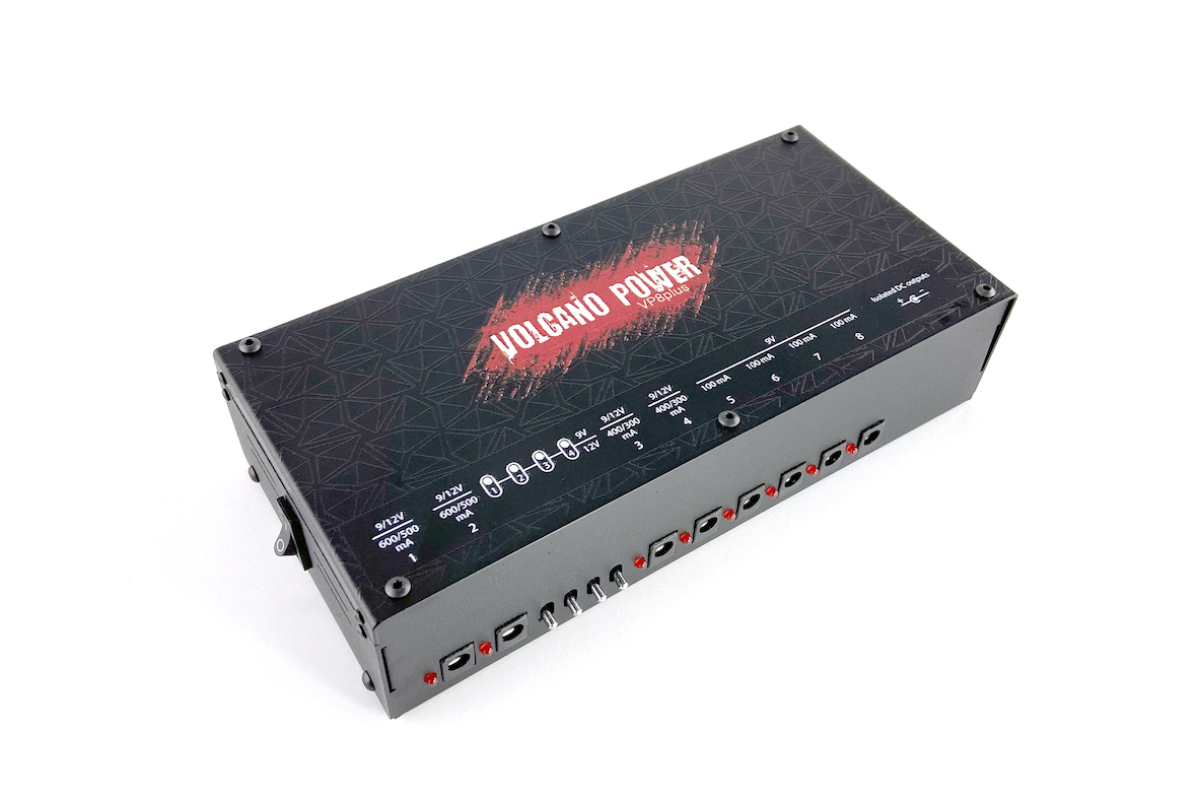

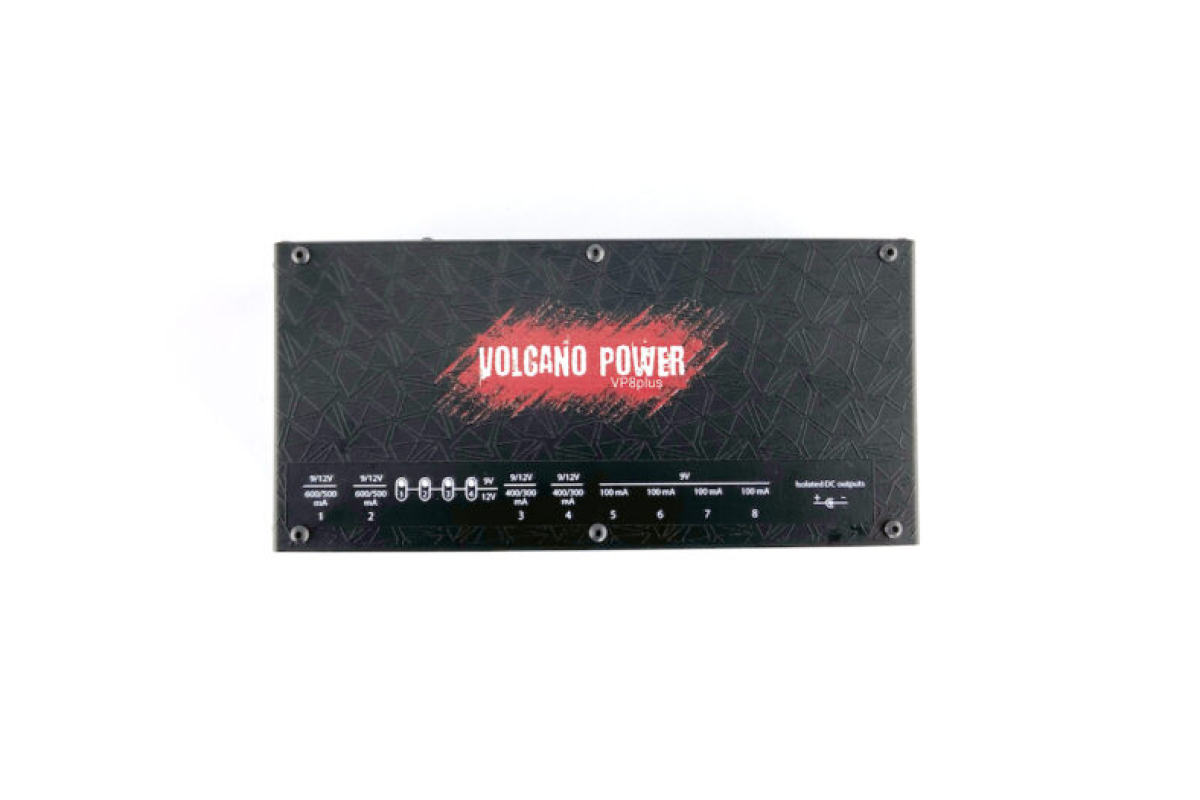

Підключення спліт кабелю:

• Для отримання 18 В 100 мА необхідно під'єднати кабель до виходів: 5-6, 6-7, 7-8
• Для отримання 18 В 400 мА необхідно під'єднати кабель до виходів: 3-4 (положення двох перемикачів на 9 В)
• Для отримання 24 В 300 мА необхідно під'єднати кабель до виходів: 3-4 (положення двох перемикачів на 12 В)
• Для отримання 18 В 600 мА необхідно під'єднати кабель до виходів: 1-2 (положення двох перемикачів на 9 В)
• Для отримання 24 В 500 мА необхідно під'єднати кабель до виходів: 1-2 (положення двох перемикачів на 12 В)
