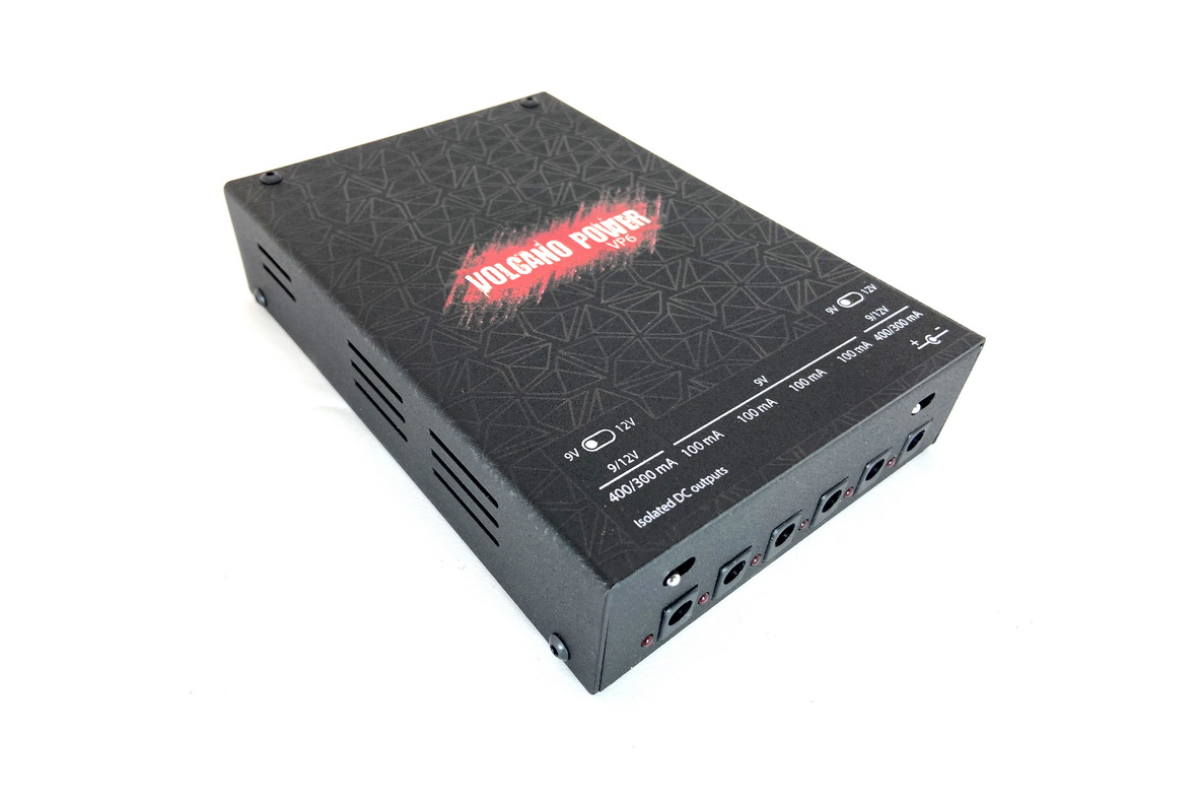

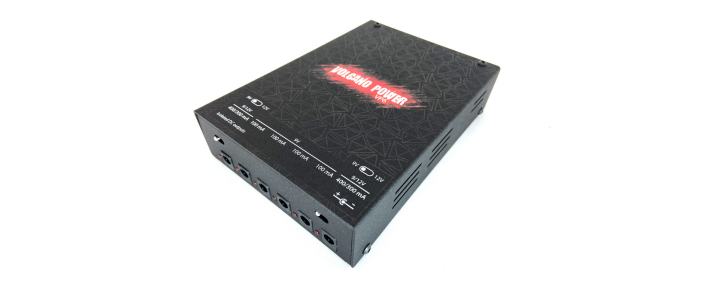

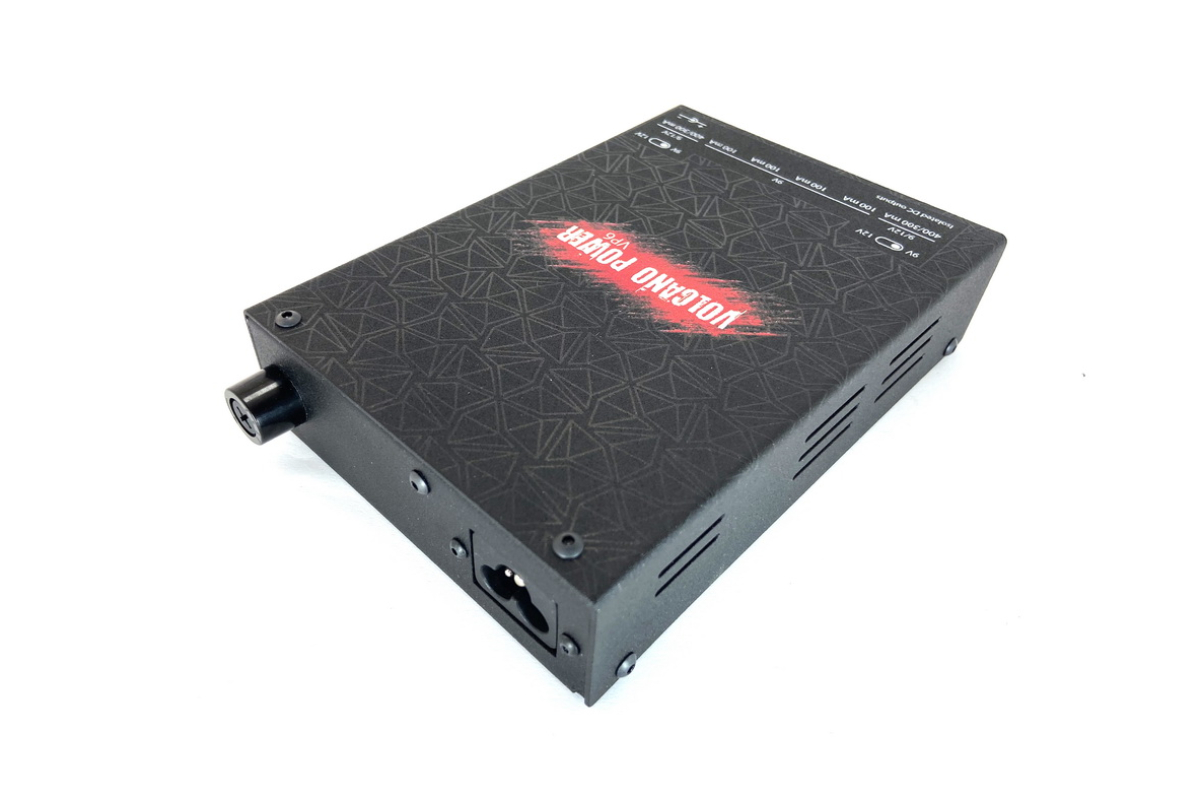

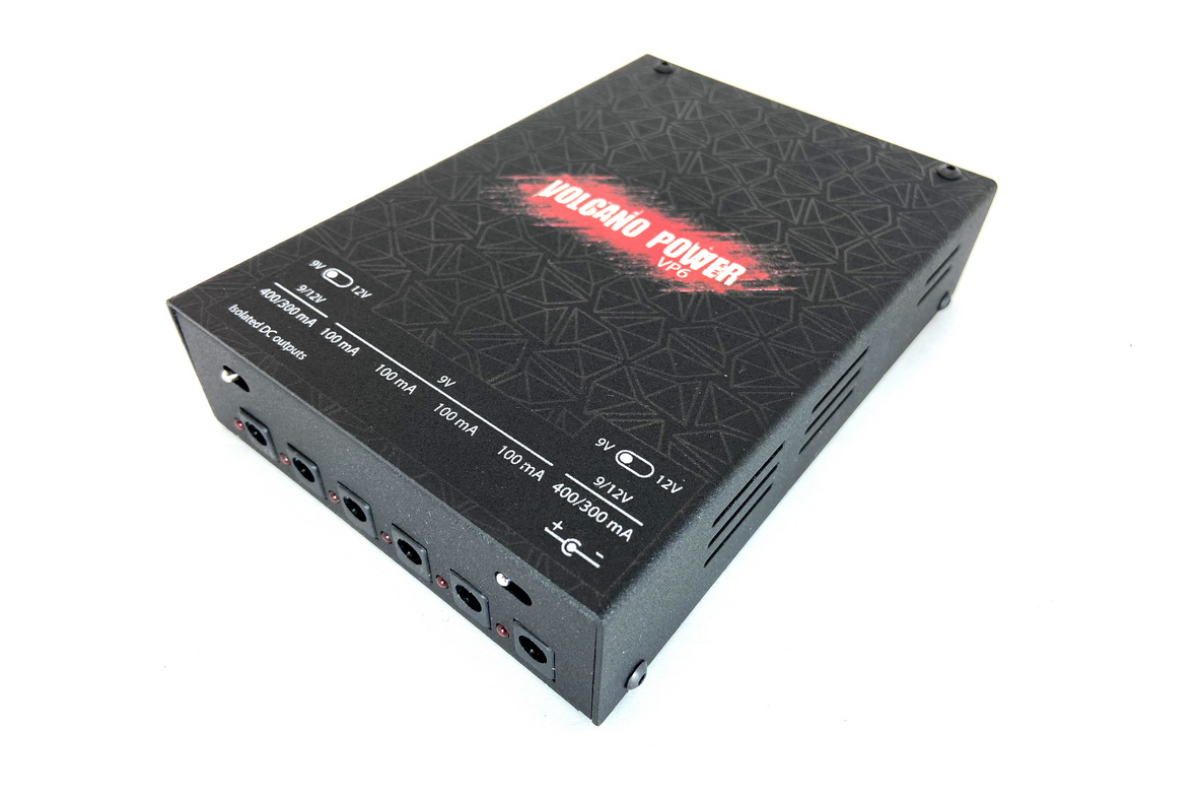

Volcano Power VP6 Блок живлення

Основні особливості Volcano Power VP6: Ізольовані виходи. Захист від перегріву. Захист від короткого замикання. Світлодіодна індикація виходів. Тороїдальний трансформатор. Алюмінієвий корпус. Можливість подвоювати напругу, з’єднуючи два виходи за допомогою спліт кабелю. Можливість подвоювати потужність, з’єднуючи два виходи за допомогою стандартного розгалужувача. Input: 230 В/50 Гц. Output: Гніздо 5.5 x 2.1 (мінус у центрі), 6 ізольованих виходів – 4 x 9VDC (100mA) + 2 регульованих виходів 9/12VDC (500/400mA).

Блок живлення VP6 розроблений для розміщення під педалбордами VBPmicro, VBP46, VBP55, Pedaltrain nano.

Підключення спліт кабелю:

• Для отримання 18 В 100 мА необхідно під'єднати кабель до виходів: 2-3, 3-4, 4-5
• Для отримання 18 В 300 мА необхідно під'єднати кабель до виходів: 1-6
• Для отримання 24 В 300 мА необхідно під'єднати кабель до виходів: 1-6
